セルフクリンチング スタッドYT(S)

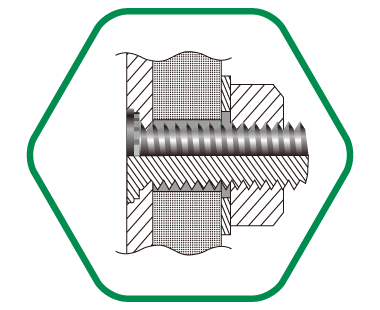

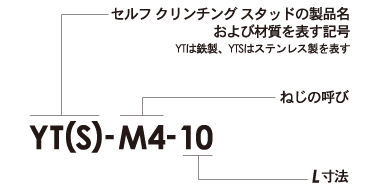

セルフクリンチング スタッドYT(S)型番構成
セルフクリンチング スタッドYT(S)

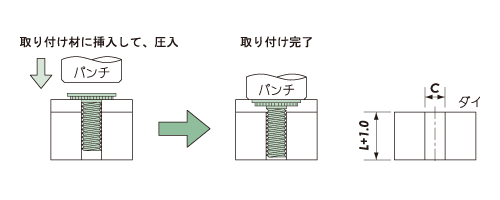

圧入取り付け方法

  • YTシリーズ「M3, M4, M5」を「板厚1.5mm以下」の取り付け材に圧入するとき。
  • YTシリーズ「M6, M8」を「板厚2.4mm以下」の取り付け材に圧入するとき。
セルフクリンチング スタッド 取り付け方法
  • YTシリーズ「M3, M4, M5」を「板厚1.6mm以上」の取り付け材に圧入するとき。
  • YTシリーズ「M6, M8」を「板厚2.5mm以上」の取り付け材に圧入するとき。
セルフクリンチング スタッド 取り付け方法

取り付けに使用するダイの寸法

単位(mm)

ねじの呼び A +0.1 C +0.08
M3 3.6 3.03
M4 4.6 4.03
M5 5.6 5.03
M6 6.6 6.03
M8 8.6 8.03

仕様および特性

セルフクリンチングスタッドの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの
呼び		 ピッチ 型式 D
±0.4		 H
（最大）		 全長L
±0.4		 取り付け材
鉄 ステンレス 最小
板厚		 取り付け
穴径
＋0.08
0		 ＊取り付け
穴位置
（最小）
M3 0.5 YT-M3 YTS-M3 4.6 2.1 6 8 10 12 15 18 20 - - - - - - 1.0 3.0 5.6
M4 0.7 YT-M4 YTS-M4 5.9 2.4 - 8 10 12 15 18 20 [22] [25] [28] [30] [35] - 4.0 7.2
M5 0.8 YT-M5 YTS-M5 6.5 2.95 - - 10 12 15 18 20 [22] [25] [28] [30] [35] [38] 5.0
M6 1.0 YT-M6 YTS-M6 8.2 3.25 - - - 12 15 18 20 [22] [25] [28] [30] [35] [38] 1.4 6.0 7.9
M8 1.25 YT-M8 YTS-M8 9.6 3.7 - - - - 15 18 20 [22] [25] [28] [30] [35] [38] 2.0 8.0 9.6

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

形状・寸法

材質と処理

型式 材質 処理 表面処理
YT 炭素鋼 浸炭焼き入れ 三価ユニクロ
YTS ステンレス鋼 脱脂 -

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び 性能基準と取り付け条件
取り付け材の板厚
(mm)		 SECC処理鋼板
取り付け圧入力
kgf(KN)		 軸方向保持力
kgf(KN)		 回転方向保持力
kgf-cm(N・m)
M3 1.0 1500(14.7) 100(0.98) 20(1.96)
M4 2500(24.5) 120(1.17) 45(4.41)
M5 140(1.37) 55(5.39)
M6 1.4 3000(29.4) 200(1.96) 120(11.76)
M8 2.0 3500(34.3) 300(2.94) 180(17.64)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
