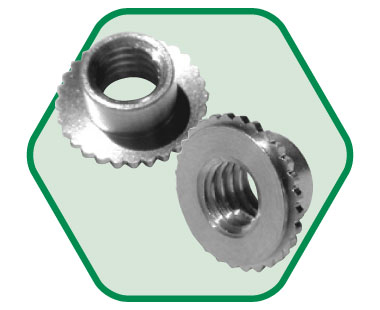

セルフ クリンチング ミニチュア ナット

圧入取り付け方法

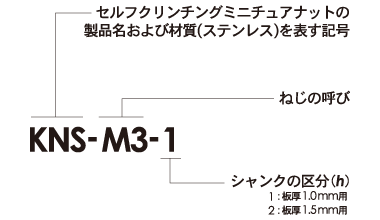

仕様および特性

セルフクリンチングミニチュアナットの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの呼び	ピッチ	型式	D (最大)	A (最大)	B ±0.2	H ±0.2	h (最大)	取り付け材
		ステンレス						最小板厚	取り付け穴径 +0.08 0	＊取り付け 穴位置 (最小)
M2	0.4	[KNS-M2-1]	3.58	2.5	4.04	1.65	0.97	1.0	3.6	2.8
		[KNS-M2-2]					1.47	1.5
M2.5	0.45	[KNS-M2.5-1]	3.96	3.2	4.48	1.85	0.97	1.0	4.0	3.2
		[KNS-M2.5-2]					1.47	1.5
M3	0.5	[KNS-M3-1]	4.34	3.85	4.92	2.1	0.97	1.0	4.4	3.6
		[KNS-M3-2]					1.47	1.5
M4	0.7	[KNS-M4-1]	7.34	5.03	8.17	2.75	0.97	1.0	7.4	5.2
		[KNS-M4-2]					1.5	1.5

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

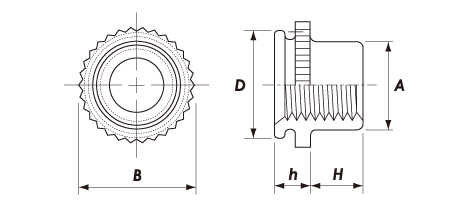

形状・寸法

材質と処理

型式	材質	処理	表面処理
KNS	ステンレス鋼	脱脂	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	取り付け材 の板厚 (mm)	SECC処理鋼板			A5052アルミ板
		取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm(KN)	取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm(KN)
KNS-M3-1	1.0	900(8.8)	85(0.83)	15(1.47)	400(3.9)	40(0.39)	15(1.47)
KNS-M3-2	1.5		120(1.17)			70(0.68)
KNS-M4-1	1.0	1500(14.7)	135(1.32)	40(3.92)	700(6.8)		35(3.43)
KNS-M4-2	1.5		190(1.86)	45(4.41)		110(1.07)	40(3.92)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。

• 別注で鉄・アルミも生産致します。
