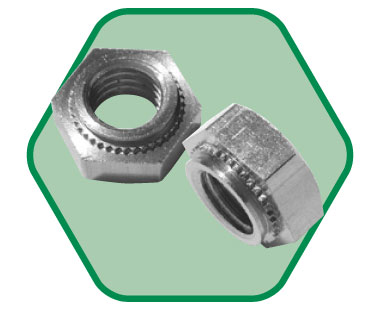

コーマ ナット

圧入取り付け方法

仕様および特性

コーマ ナットの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの 呼び	ピッチ	型式		D (最大)	B -0.2	C (約)	H ±0.1	h (最大)	取り付け材
		鉄	ステンレス						最小 板厚	取り付け 穴径	＊取り付け 穴位置 (最小)
M2	0.4	[HK-M2-1]	[HKS-M2-1]	4.45	5.5	6.4	2.0	0.97	1.0	4.5 +0.08 0	4.5
M2.5	0.45	[HK-M2.5-1]	[HKS-M2.5-1]
M2.6		[HK-M2.6-1]	[HKS-M2.6-1]
M3	0.5	HK-M3-1	HKS-M3-1
		HK-M3-2	HKS-M3-2					1.37	1.4
M4	0.7	HK-M4-1	HKS-M4-1	5.45	7.0	8.1	2.2	0.97	1.0	5.5 +0.08 0	5.5
		HK-M4-2	HKS-M4-2					1.37	1.4
M5	0.8	HK-M5-1	HKS-M5-1	6.45	8.0	9.2	3.0	0.97	1.0	6.5 +0.1 0	6.5
		HK-M5-2	HKS-M5-2					1.37	1.4
M6	1.0	HK-M6-1	HKS-M6-1	7.95	10.0	11.5	4.0	0.97	1.0	8.0 +0.1 0	8.0
		HK-M6-2	HKS-M6-2					1.37	1.4
M8	1.25	HK-M8-2	HKS-M8-2	9.95	13.0	15.0	4.5	1.37	1.4	10.0 +0.1 0	10.0
		HK-M8-3	HKS-M8-3					1.97	2.0

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

形状・寸法

材質と処理

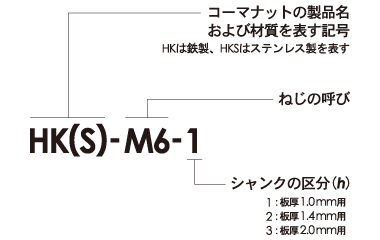

型式	材質	処理	表面処理
HK	炭素鋼	浸炭焼き入れ	三価ユニクロ
HKS	ステンレス鋼	脱脂	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	シャンクの 区分	取り付け材 の板厚 (mm)	SECC処理鋼板			A5052アルミ板
			取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm (N・m)	取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm (N・m)
M2, M2.5, M2.6	1	1.0	1200(11.7)	55(0.53)	15(1.47)	600(5.8)	40(0.39)	12(1.17)
M3				65(0.63)
	2	1.4	1300(12.7)	95(0.93)		700(6.8)	60(0.58)	15(1.47)
M4	1	1.0		70(0.68)	30(2.94)	800(7.8)	53(0.51)	25(2.45)
	2	1.4	1400(13.7)	110(1.07)	40(3.92)	1000(9.8)	85(0.83)	35(3.43)
M5	1	1.0		85(0.83)		900(8.8)	55(0.53)
	2	1.4	1500(14.8)	115(1.12)	55(5.39)	1100(10.7)	95(0.93)	45(4.41)
M6	1	1.0	1700(16.6)	110(1.07)	85(8.33)	1200(11.7)	75(0.73)	65(6.37)
	2	1.4	2000(19.6)	150(1.47)	125(12.25)	1400(13.7)	105(1.02)	85(8.33)
M8	2		2500(24.5)	160(1.56)	170(16.66)	1600(15.6)	125(1.22)	110(10.78)
	3	2.0	3000(29.4)	200(1.96)	210(20.58)	1800(17.6)	160(1.56)	130(12.74)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
