セルフ クリンチング スペーサー

圧入取り付け方法

仕様および特性

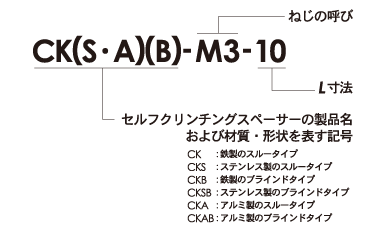

スルータイプ(CK)セルフクリンチングスペーサーの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの 呼び	ピッチ	型式			D -0.08	B ±0.2	L ±0.2 全ねじタイプ														取り付け材
		鉄	ステンレス	アルミ																	最小 板厚	取り付け 穴径 ＋0.08 0	＊取り付け 穴位置 （最小）
M2	0.4	[CK-M2]	[CKS-M2]	[CKA-M2]	4.18	5.2	3	4	-	6	-	8	-	10	-	[12]	-	-	-	-	1.0	4.2	6.0
M2.5	0.45	[CK- M2.5]	[CKS- M2.5]	[CKA- M2.5]
M2.6	0.45	[CK- M2.6]	[CKS- M2.6]	[CKA- M2.6]
M3	0.5	CK4.2 -M3	[CKS4.2 -M3]	[CKA4.2 -M3]
		CK-M3	CKS-M3	[CKA-M3]	6.18	7.2	3	4	5	6	7	8	9	10	11	12	13	14	15	-		6.2	7.0
M4	0.7	CK-M4	CKS-M4	[CKA-M4]	7.18	8.2	3	4	5	6	7	8	9	10	11	12	13	14	-	-		7.2	8.0
M5	0.8	CK-M5	[CKS-M5]	[CKA-M5]			3	4	-	6	-	8	-	10	-	12	-	[14]	-	[16]

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

ブラインドタイプ(CKB)セルフクリンチングスペーサーの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの 呼び	ピッチ	型式			D -0.08	B ±0.2	L ±0.2 （下欄の（）内寸法は、最小S寸法を表します）								取り付け材
		鉄	ステンレス	アルミ											最小 板厚	取り付け 穴径 ＋0.08 0	＊2 取り付け 穴位置 （最小）
M2	0.4	[CKB-M2]	[CKSB-M2]	[CKAB-M2]	4.18	5.2	6 (3.0)	8 (4.0)	10 (4.0)	12 (5.0)	14 (6.5) ＊1	16 (6.5)	18 (9.5) ＊1	20 (9.5)	1.0	4.2	6.0
M2.5	0.45	[CKB- M2.5]	[CKSB- M2.5]	[CKAB- M2.5]
M2.6	0.45	[CKB- M2.6]	[CKSB- M2.6]	[CKAB- M2.6]
M3	0.5	CKB4.2 -M3	[CKSB 4.2-M3]	[CKAB 4.2-M3]
		CKB-M3	CKSB-M3	[CKAB-M3]	6.18	7.2										6.2	7.0
M4	0.7	CKB-M4	CKSB-M4	[CKAB-M4]	7.18	8.2										7.2	8.0
M5	0.8	[CKB-M5]	[CKSB-M5]	[CKAB-M5]

＊1：M4のステンレス製は受注生産となります。　＊2：「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

形状・寸法

材質と処理

型式	材質	処理	表面処理
CK	炭素鋼	浸炭焼き入れ	三価ユニクロ
CKB
CKS	ステンレス鋼	脱脂	-
CKSB
CKA	アルミ	脱脂	-
CKAB

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	取り付け材の板厚 (mm)	SECC処理鋼板
		取り付け圧入力 kgf(KN)	軸方向保持力 kgf(KN)	回転方向保持力 kgf-cm(N・m)
M2	1.0	1500(14.7)	100(0.98)	25(2.45)
M2.5, M2.6
M3			130(1.27)
M4			150(1.47)	50(4.9)
M5				60(5.88)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
