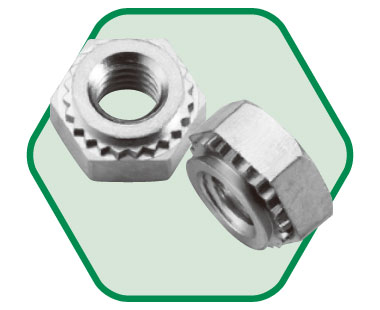

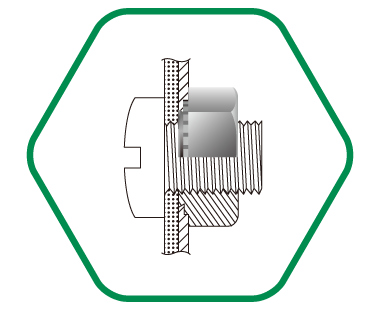

SUS304用 コーマ ナット

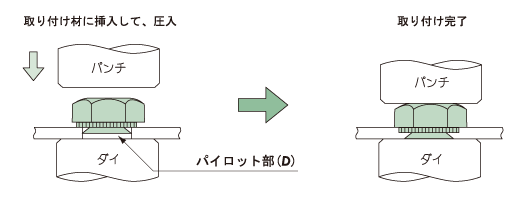

圧入取り付け方法

仕様および特性

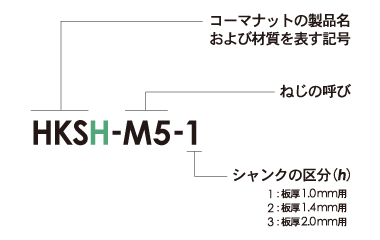

コーマ ナットの寸法表 ＜基本受注生産品となりますが在庫状況はお問い合わせ下さい＞

単位(mm)

ねじの 呼び	ピッチ	型式	D (最大)	B -0.2	C (約)	H ±0.1	h (最大)	取り付け材
								最小板厚	取り付け 穴径	＊取り付け 穴位置 (最小)
M2	0.4	HKSH-M2-1	4.45	5.5	6.4	2.0	0.97	1.0	4.5 +0.08 0	4.5
M2.5	0.45	HKSH-M2.5-1
M2.6		HKSH-M2.6-1
M3	0.5	HKSH-M3-1
		HKSH-M3-2					1.37	1.4
M4	0.7	HKSH-M4-1	5.45	7.0	8.1	2.2	0.97	1.0	5.5 +0.08 0	5.5
		HKSH-M4-2					1.37	1.4
M5	0.8	HKSH-M5-1	6.45	8.0	9.2	3.0	0.97	1.0	6.5 +0.1 0	6.5
		HKSH-M5-2					1.37	1.4

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

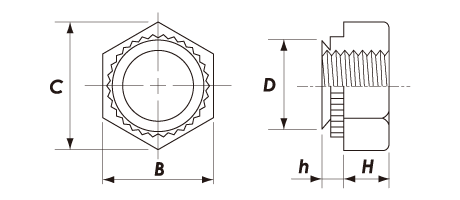

形状・寸法

材質と処理

型式	材質	処理	表面処理
HKSH	マルテンサイト系ステンレス	熱処理	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	シャンクの 区分	取り付け材 の板厚 (mm)	SUS304 ステンレス板
			取り付け圧入力 kgf(KN)	軸方向保持力 kgf(KN)	回転方向保持力 kgf-cm(N・m)
M2, M2.5, M2.6	1	1.0	1300(12.7)	150(1.47)	20(1.96)
M3				150(1.47)
	2	1.4	1500(14.7)	170(1.66)
M4	1	1.0		190(1.56)	35(3.43)
	2	1.4	1600(15.6)	190(1.86)	45(4.41)
M5	1	1.0		250(2.45)
	2	1.4	1800(17.6)	250(2.45)	90(8.82)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
