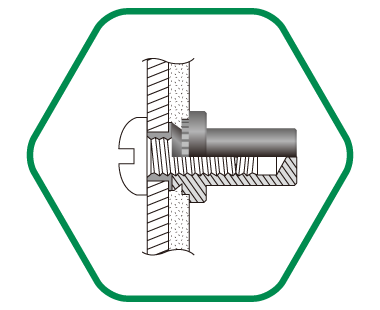

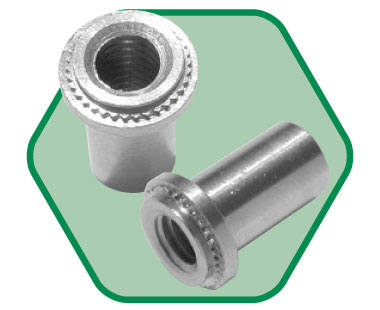

セルフ クリンチング ブラインド ナット

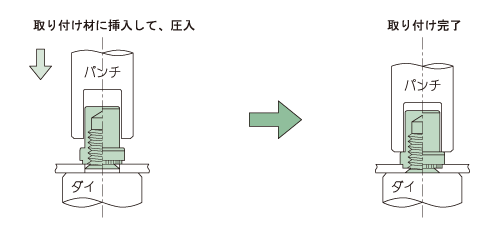

圧入取り付け方法

仕様および特性

セルフクリンチングブラインドナットの寸法表

単位(mm)

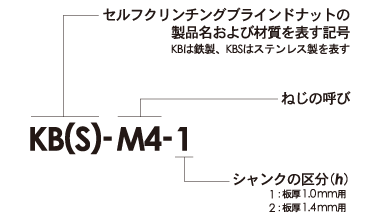

ねじの 呼び	ピッチ	型式		D (最大)	A (最大)	B (最大)	S (最小)	L (最大)	H +0.25	h (最大)	取り付け材
		鉄	ステンレス								最小 板厚	取り付け 穴径 +0.08 0	＊取り付け 穴位置 (最小)
M3	0.5	KB-M3-1	KBS-M3-1	4.22	3.8	6.35	5.3	8.5	9.6	0.97	1.0	4.25	4.8
		KB-M3-2	KBS-M3-2							1.37	1.4
M4	0.7	KB-M4-1	KBS-M4-1	5.38	5.2	7.95	6.8	9.8	11.2	0.97	1.0	5.40	6.9
		KB-M4-2	KBS-M4-2							1.37	1.4
M5	0.8	KB-M5-1	KBS-M5-1	6.38	6.0	8.75	7.0			0.97	1.0	6.40	7.1
		KB-M5-2	KBS-M5-2							1.37	1.4
M6	1.0	[KB-M6-1]	[KBS-M6-1]	8.72	7.8	11.10	7.8	12.7	14.3	0.97	1.0	8.75	8.6
		[KB-M6-2]	[KBS-M6-2]							1.37	1.4

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

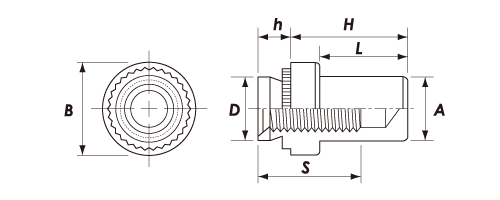

形状・寸法

材質と処理

型式	材質	処理	表面処理
KB	炭素鋼	浸炭焼き入れ	三価ユニクロ
KBS	ステンレス鋼	脱脂	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	取り付け材 の板厚 (mm)	SECC処理鋼板			A5052アルミ板
		取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm(N・m)	取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm(N・m)
M3	1.0	1300(12.7)	60(0.58)	18(1.76)	600(5.8)	45(0.44)	15(1.47)
M4		1800(17.6)	65(0.63)	38(3.72)	800(7.8)	50(0.49)	30(2.94)
M5		2000(19.6)	68(0.66)	45(4.41)	1000(9.8)		40(3.92)
M6	1.6	2800(27.4)	185(1.81)	125(12.25)	1800(17.6)	145(1.42)	120(11.76)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
