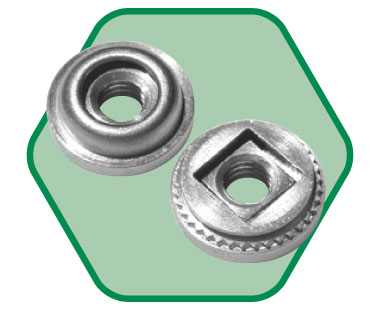

セルフ クリンチング フローティング ナット

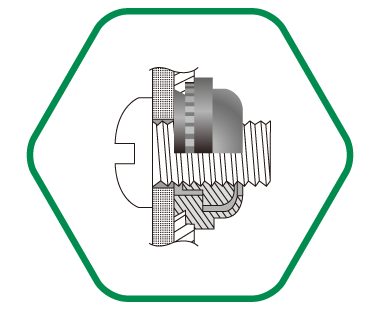

圧入取り付け方法

仕様および特性

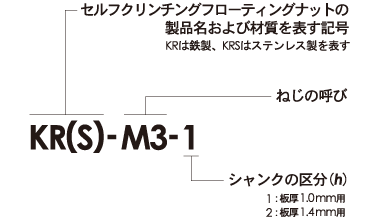

セルフクリンチングフローティングナットの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの呼び	ピッチ	型式		D (最大)	B ±0.2	A (最大)	H (最大)	h (最大)	取り付け材
		鉄	ステンレス						最小板厚	取り付け 穴径 +0.08 0	＊取り付け 穴位置 (最小)
M3	0.5	KR-M3-1	KRS-M3-1	7.35	9.1	7.4	3.3	0.97	1.0	7.4	7.6
		KR-M3-2	KRS-M3-2					1.37	1.4
M4	0.7	KR-M4-1	KRS-M4-1	9.35	11.2	9.3		0.97	1.0	9.4	8.6
		KR-M4-2	KRS-M4-2					1.37	1.4
M5	0.8	[KR-M5-1]	[KRS-M5-1]	10.25	11.9	10.3	4.4	0.97	1.0	10.3	9.0
		[KR-M5-2]	[KRS-M5-2]					1.37	1.4

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

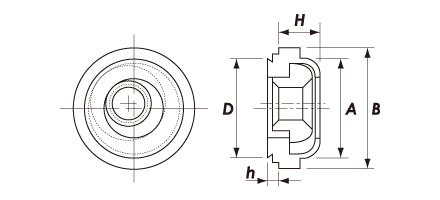

形状・寸法

材質と処理

型式	材質	処理	表面処理
KR	炭素鋼	浸炭焼き入れ	三価ユニクロ
KRS	ステンレス鋼	脱脂	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	取り付け材 の板厚 (mm)	SECC処理鋼板			A5052アルミ板
		取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm (KN)	取り付け 圧入力 kgf(KN)	軸方向 保持力 kgf(KN)	回転方向 保持力 kgf-cm (KN)
KR-M3-1	1.0	1500(14.7)	90(0.88)	15(1.47)	800(7.8)	70(0.68)	15(1.47)
KR-M3-2	1.6	1800(17.6)	150(1.47)		900(8.8)	110(1.07)
KR-M4-1	1.0	1500(14.7)	100(0.98)	40(3.92)	800(7.8)	70(0.68)	40(3.92)
KR-M4-2	1.6	2000(19.6)	180(1.76)		1000(9.8)	120(1.17)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
