コーマ SPファスナー

KORMA SP Fasteners

PDFカタログ

コーマSPファスナーKOM(B)

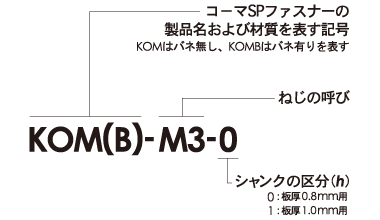

コーマSPファスナー型番構成

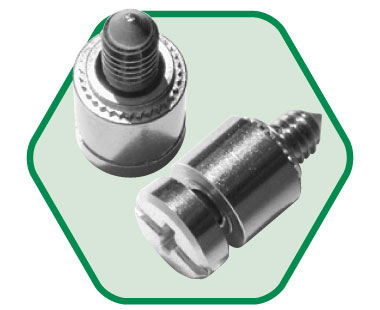

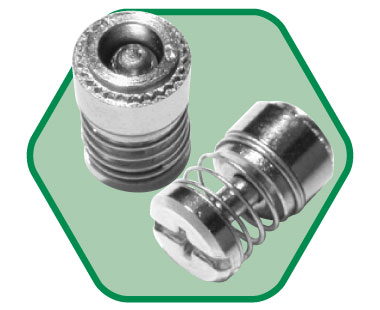

コーマSPファスナーKOM(B)

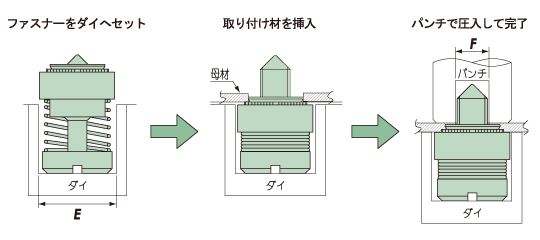

圧入取り付け方法

コーマSPファスナー 取り付け方法
ダイの寸法
ねじの呼び KOM KOMB
E
+0.1
-0
E
+0.08
-0
M3 7.1 7.5
M4 8.1 -

単位(mm)

パンチの寸法
ねじの呼び F
+0.1
-0
M34
M45

単位(mm)

仕様および特性

バネ無しタイプ(KOM)コーマSPファスナーの寸法表

単位(mm)

ねじの
呼び
ピッチ 型式 D(最大) B±0.2 H±0.2 A±0.2 L±0.2 h(最大) 取り付け材
最小板厚 取り付け穴径 *取り付け穴位置
M3 0.5 KOM-M3-1 5.45 7.0 2.2 6.6 5.2 0.97 1.0 5.5 6.9
M4 0.7 KOM-M4-1 6.15 8.0 2.5 8.5 7.7 0.97 1.0 6.2 7.1

*「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

バネ有りタイプ(KOMB)コーマSPファスナーの寸法表

単位(mm)

ねじの
呼び
ピッチ 型式 D(最大) B±0.2 H±0.2 A±0.2 L h(最大) 取り付け材
最小板厚 取り付け穴径 *取り付け穴位置
M3 0.5 KOMB-M3-0 5.45 7.5 2.2 6.8 (5.0) 0.77 0.8 5.5 6.9

*「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

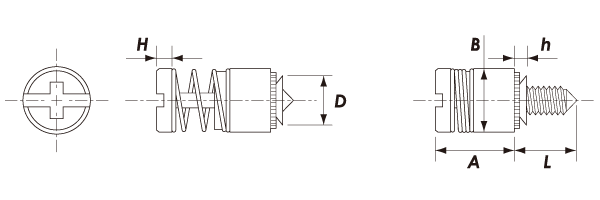

形状・寸法

材質と処理

型式 材質 処理 表面処理
KOM(B) 炭素鋼 浸炭焼き入れ ニッケルめっき

性能基準と取り付け条件

ねじの呼び 性能基準と取り付け条件
取り付け材
の板厚
(mm)
A5052アルミ板 SECC処理鋼板
取り付け
圧入力
kgf(KN)
軸方向
保持力
kgf(KN)
回転方向
保持力
kgf-cm(N・m)
取り付け
圧入力
kgf(KN)
軸方向
保持力
kgf(KN)
回転方向
保持力
kgf-cm(N・m)
KOM-M3-1 1.0 500~600
(4.9~5.8)
30(0.29) 15(1.47) 700~900
(6.8~8.8)
90(0.88) 25(2.45)
KOM-M4-1 800~1000
(7.8~9.8)
50(0.49) 25(2.45) 900~1100
(8.8~10.7)
100(0.98) 30(2.94)
KOMB-M3-0 0.8 400~500
(3.9~4.9)
25(0.24) 10(0.98) 600~800
(5.8~7.8)
80(0.76) 10(0.98)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
