SUS304用 コーマ スタッド

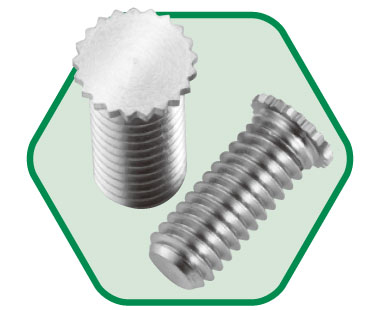

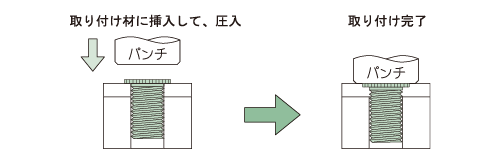

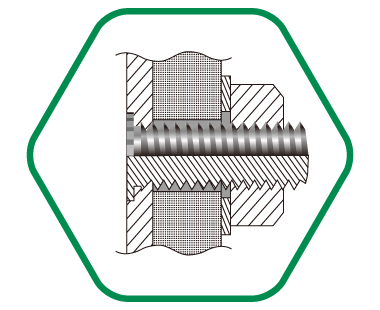

圧入取り付け方法

仕様および特性

コーマスタッドの寸法表 ＜基本受注生産品となりますが在庫状況はお問い合わせ下さい＞

単位(mm)

ねじの 呼び	ピッチ	型式	D -0.08	全長L ±0.4 ＜下記以外のL寸法も製作致します＞									取り付け材
													最小板厚	取り付け穴径 ＋0.08 0	＊取り付け 穴位置 （最小）
M3	0.5	KSSH-M3	4.0	6	8	10	12	15	18	20	-	-	1.0	3.0	5.6
M4	0.7	KSSH-M4	5.0	-	8	10	12	15	18	20	22	25		4.0	7.2
M5	0.8	KSSH-M5	6.0	-	-	10	12	15	18	20	22	25		5.0

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

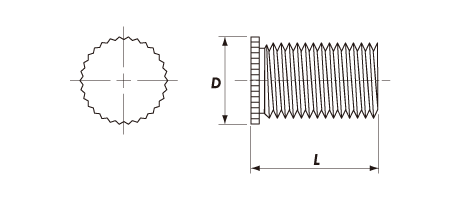

形状・寸法

材質と処理

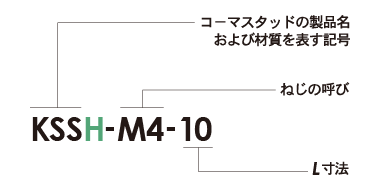

型式	材質	処理	表面処理
KSSH	マルテンサイト系ステンレス	熱処理	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	取り付け材 の板厚 (mm)	SUS304 ステンレス板
		取り付け圧入力 kgf(KN)	軸方向保持力 kgf(KN)	回転方向保持力 kgf-cm(N・m)
M3	1.0	1400(13.7)	120(1.17)	25(2.45)
M4		1600(15.6)	140(1.37)	35(3.43)
M5		1800(17.6)	160(1.56)	75(7.35)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
