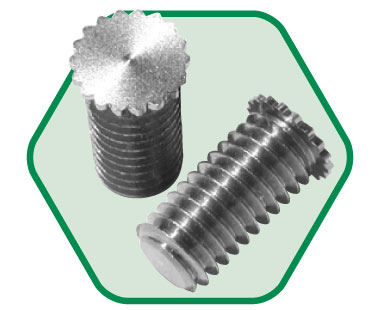

コーマ スタッド

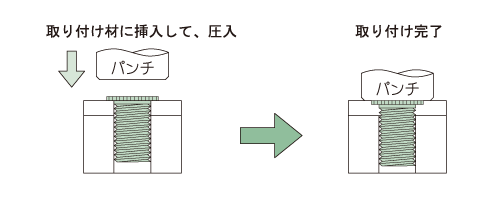

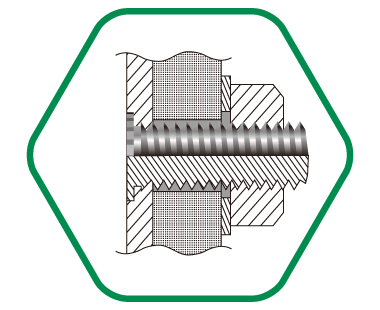

圧入取り付け方法

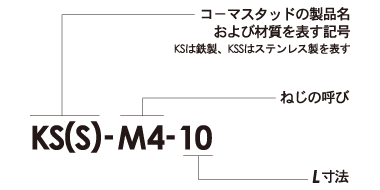

仕様および特性

コーマスタッドの寸法表 （[ ]内の製品は受注生産になります）

単位(mm)

ねじの 呼び	ピッチ	型式		D ±0.2	全長L ±0.4 ＜下記以外のL寸法も製作致します＞									取り付け材
		鉄	ステンレス											最小 板厚	取り付け 穴径 ＋0.08 0	＊取り付け 穴位置 （最小）
M3	0.5	KS-M3	KSS-M3	4.0	6	8	10	12	15	18	20	-	-	1.0	3.0	5.6
M4	0.7	KS-M4	KSS-M4	5.0	6	8	10	12	15	18	[20]	[22]	[25]		4.0	7.2
M5	0.8	KS-M5	KSS-M5	6.0	-	-	10	12	15	18	[20]	[22]	[25]		5.0

＊「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

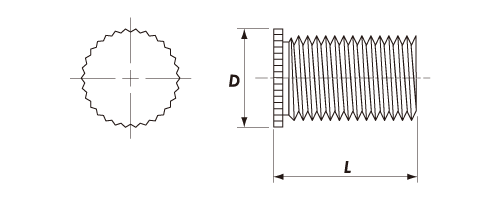

形状・寸法

材質と処理

型式	材質	処理	表面処理
KS	炭素鋼	浸炭焼き入れ	三価ユニクロ
KSS	ステンレス鋼	脱脂	-

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び	性能基準と取り付け条件
	取り付け材の板厚 (mm)	SECC処理鋼板
		取り付け圧入力 kgf(KN)	軸方向保持力 kgf(KN)	回転方向保持力 kgf-cm(N・m)
M3	1.0	900(8.8)	85(0.83)	17(1.66)
M4		1200(11.7)	115(1.12)	25(2.45)
M5		1500(14.7)	150(1.47)	40(3.92)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
