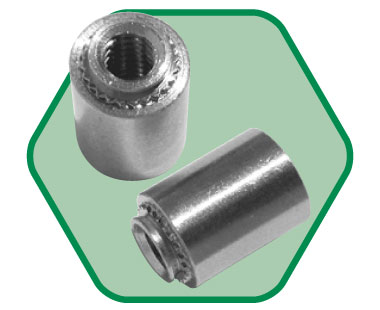

圧入取り付け方法
仕様および特性
コーマスペーサーの寸法表 （[ ]内の製品は受注生産になります）
単位(mm)
| ねじの 呼び |
ピッチ | 型式 | D (最大) |
B ±0.1 |
H 0 -0.1 |
L ±0.2 ＜下記以外のL寸法も製作致します＞ |
取り付け材 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 鉄 | ステンレス | 最小 板厚 |
取り付け 穴径 ±0.1 0 |
＊取り付け 穴位置 （最小） |
||||||||||||||||
| M3 | 0.5 | CF10-M3 | [CFS10-M3] | 4.45 | 6.0 | 0.95 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | - | 1.0 | 4.5 | 4.5 |
| CF15-M3 | [CFS15-M3] | 1.45 | 1.5 | |||||||||||||||||
| M4 | 0.7 | CF10-M4 | [CFS10-M4] | 5.45 | 8.0 | 0.95 | 3 | 4 | 5 | 6 | - | 8 | - | 10 | - | 12 | - | 1.0 | 5.5 | 5.5 |
| CF15-M4 | [CFS15-M4] | 1.45 | 1.5 | |||||||||||||||||
形状・寸法
材質と処理
| 型式 | 材質 | 処理 | 表面処理 |
|---|---|---|---|
| CF | 炭素鋼 | 浸炭焼き入れ | ニッケルめっき |
| CFS | ステンレス鋼 | 脱脂 | - |
性能基準と取り付け条件
1kgf=9.8N, 1kgf-mm=9.8N-mm
| ねじの呼び | 性能基準と取り付け条件 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 取り付け材 の板厚 (mm) |
SECC処理鋼板 | A5052アルミ板 | |||||||
| 取り付け 圧入力 kgf(KN) |
軸方向 保持力 kgf(KN) |
回転方向 保持力 kgf-cm (N・m) |
倒れ モーメント kgf-mm (N・m) |
取り付け 圧入力 kgf(KN) |
軸方向 保持力 kgf(KN) |
回転方向 保持力 kgf-cm (N・m) |
倒れ モーメント kgf-mm (N・m) |
||
| CF10-M3 | 1.0 | 900(8.8) | 70(0.68) | 25(2.45) | 110(1.07) | 500(4.9) | 40(0.39) | 15(1.47) | 70(0.68) |
| CF15-M3 | 1.5 | 80(0.78) | 30(2.94) | 190(1.86) | 60(0.58) | 20(1.96) | 110(1.07) | ||
| CF10-M4 | 1.0 | 1300(12.7) | 170(1.66) | 700(6.8) | 50(0.49) | 25(2.45) | 90(0.88) | ||
| CF15-M4 | 1.5 | 1400(13.7) | 100(0.98) | 35(3.43) | 290(2.84) | 800(7.8) | 80(0.78) | 30(2.94) | 140(1.37) |
※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
